一種抽紙包裝在線檢測設備的研制與應用

摘要： 文章主要介紹了一種抽紙包裝在線檢測設備。該設備包括輸送帶、視覺傳感器、吹起剔除機構、導向擋板及處理箱，不影響正常生產，可以快速有效地識別包裝的破損、包裝紙用錯或印刷模糊等問題，且通用性較強，經簡單改造后可適用于卷紙和手帕紙的在線檢測。

1、研制背景

抽紙?jiān)诎b的過程中，會因?yàn)樵O(shè)備故障、操作不當或其他原因造成抽紙的外包裝破裂，這些外包裝破裂的抽紙需要進行再處理才能流向市場，因此有必要對抽紙的外包裝進行檢測。

現有技術中，一般采取人工對抽紙的外包裝進行檢測的方法，這種方法在一定程度上能夠?qū)⑼獍b破裂的抽紙檢出，但是這種方法一方面耗時耗力，成本較高；另一方面也會因?yàn)楣と说母鞣N不確定因素導致部分外包裝破裂的抽紙未能檢出。因此，針對上述情況，如何研

發一種抽紙包裝檢測設備，從而解決上述缺點，成為本領域技術人員亟待解決的重要技術問題。

2、整體說明

該抽紙包裝檢測設備，包括輸送帶、視覺傳感器、吹氣剔除機構、導向擋板及處理箱，利用視覺傳感器對抽紙的外包裝進行檢測，并通過吹氣剔除機構將外包裝破裂的抽紙噴除至導向擋板，最后落入處理箱的方式，能夠高效精準地將外包裝破裂的抽紙檢測出來。

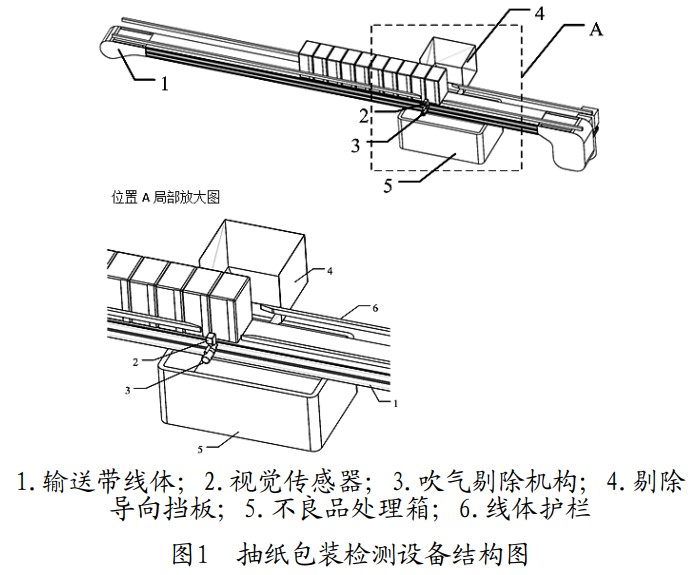

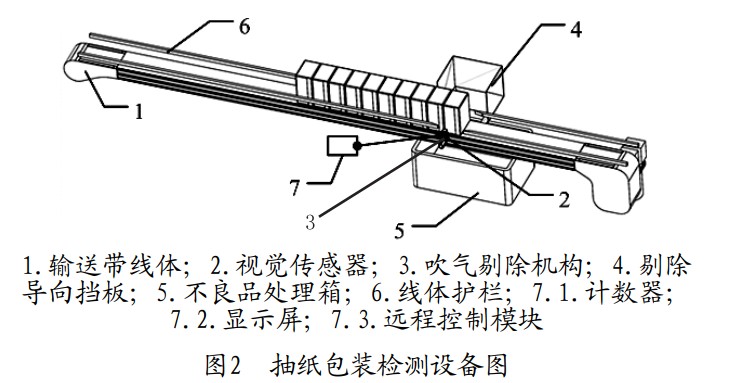

整體結構如圖1和圖2所示

3、機構介紹

位于輸送帶線體（1）側面的視覺傳感器（2）對待檢測抽紙的外包裝進行檢測，若檢測結果為外包裝完好，則繼續將抽紙向前輸送；若檢測結果為外包裝破裂，則啟動吹氣剔除機構（3），將破裂的抽紙吹出輸送帶線體（1），進入剔除導向擋板（4）內，并從剔除導向擋板（4）的底部出口掉入良品處理箱（5），完成對待檢測抽紙的檢測。

線體護欄（6）用于確保抽紙?jiān)诰€體上輸送時不會掉落，在吹氣剔除機構（3）與剔除導向擋板（4）之間的位置上設置有缺口，以便不良品落入出理箱。

計數器（7.1）的設置可以方便記錄包裝紙花色不對或包裝破裂抽紙的個數，以便用戶了解抽紙的合格率。

顯示屏（7.2）可以直觀地顯示抽紙包裝檢測設備的運行狀態及各項參數，例如可以顯示破裂抽紙個數、運行時間等參數，還可以實時輸出視覺傳感器（2）的圖像。

遠程控制模塊（7.3）一方面可以及時將抽紙包裝檢測設備的運行數據發送給用戶；另一方面用戶能夠?qū)崿F(xiàn)對抽紙包裝檢測設備的遠程控制，例如當抽紙包裝檢測設備運行異常時，可以通過遠程控制模塊（7.3）遠程關閉抽紙包裝檢測設備。

4、控制程序與軟件系統

該設備采用了松下PLC控制，松下PLC具有產品體積小、安裝方便、編程簡單等諸多優點，是目前我們采用的主要PLC產品。

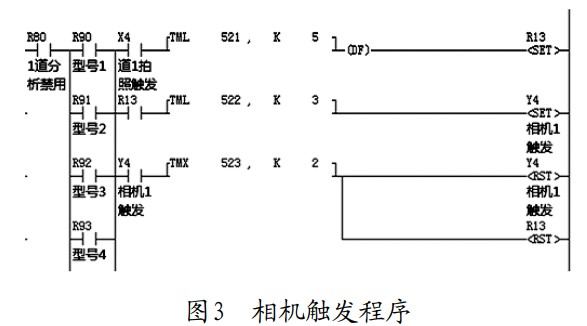

控制程序選取了相機觸發和吹氣觸發兩個典型的控制程序進行說明，PLC程序代碼展示如下：

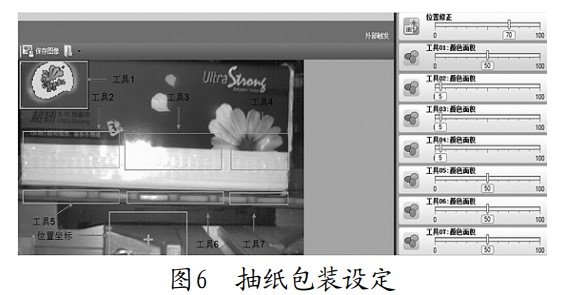

對產品包裝判斷標準是與標準模板對比，對比度達到95%以上判定為合格，否則判定為不良品。設定方式如下：拍一張合格的抽紙照片，設定模板。然后設定判斷工具，本產品設定了1個位置坐標和7個判斷工具。

5、實際應用

抽紙包裝在線檢測設備投入使用已經超過一年的時間，從實際反饋來看，設備對不良品的識別率和誤判率均符合驗收要求，設備運行穩定，為公司節省了大量人力。第一套設備投入使用半年后開始在集團內推廣使用，目前集團內共采用該設備5套，設備運行可靠，無重大不良投訴。
